MG - Supervisor



supervisione postazioni di misura

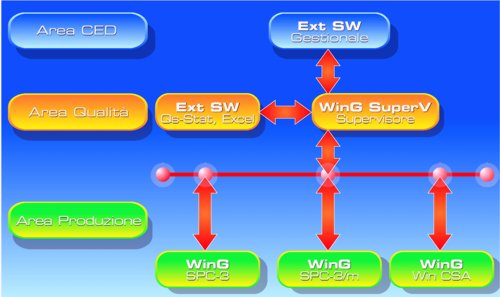

Il software MG-SuperVisor permette di gestire e monitorare una rete di postazioni di misura dotate di software WinGauge per SPC.
Lo stesso permette inoltre di gestire una “raccolta” dati che provengono da sistemi automatici non presidiati o da sistemi di misura che archiviano i risultati in file. Sono previste, infine, tramite parti opzionali personalizzate, funzioni di “scambio dati” con software gestionali.

Caratteristiche
  • Interfaccia grafica tipica Windows con pratiche icone per velocizzare l’accesso alle varie opzioni del programma.
  • Possibilità di gestire più archivi.
  • Help in linea.
  • Sistema operativo Windows 2000/XP.
  • Data Base compatibile Access 2000.
  • Multilingua impostabile: disponibile in lingua italiano e inglese.
  • Integrazione con il software MG-Design di MG (opzionale).
  • Integrazione con altri software: Excel e qs-Stat (opzionale).
  • Fino a 8 nodi MG-Supervisor installabili sulla stessa rete.
  • Possibilità di personalizzazioni per scambio dati con software gestionale.

Gestione delle postazioni di misura

  • Programmazione per nodi delle postazioni di WinGauge SPC- 3.
  • Centralizzazione dei piani di controllo (codici elemento).
  • Centralizzazione di strumenti e master.
  • Pianificazione dei lotti sulle postazioni di misura (apertura, attivazione e chiusura).
  • Possibilità di impostare i limiti di Capacità di processo con Cpo (valore ottimale atteso).
  • Collegamento diretto al programma MG-Design per la realizzazione degli schemi grafici di misura.
  • Sinottico riassuntivo dei lotti attivi sulle postazioni di misura con indicazione in tempo reale dello stato di
  • funzionamento di ogni singolo nodo, degli stati di allarme statistico, dei totali e degli indicatori di processo.



Statistica - Analisi fuori linea

Consultazione dei dati statistici con accorpamento di più lotti per lo stesso codice.

  • Archivio delle misure.
  • Archivio storico dei pezzi.

Istogramma di tutte le misure con:

  • Analisi della distribuzione delle misure con rappresentazione dei principali parametri statistici, Test di normalità. Possibilità di classificazione delle misure in diverse modalità.Stampa report.
  • Istogramma esiti misure / solo misure buone.
  • Istogramma per classi (relativo alle classificazioni ).

Carte di Controllo con calcolo della Capacità di Processo e dei limiti di controllo normali ed estesi.





Analisi di Pareto sulle difettosità per le caratteristiche per Attributi.

Report di Capability Lotto.

Studio di R&R e A&R.

Report esito lotto personalizzato (opzione)



Export e uscita dati

Esportazione dei dati in formato Excel (opzionale).

Esportazione dei dati in formato qs-Stat DFQ secondo data format feb. 98 (opzionale).

Data base in formato Access esportabile su qualsiasi percorso di rete.

Utilità - Funzioni di sicurezza

  • Possibilità di definire “n.” archivi con una propria denominazione ed un percorso.
  • Opzione di trasferimento dati tra i vari archivi.
  • Backup completo del data base.
  • Restore completo del data base.
  • Opzione di pulizia archivio per dati obsoleti.
  • Tre diversi livelli di accesso al sistema associabili ad ogni utente, per la protezione delle fasi di programmazione (MISURA – PROGRAMMAZIONE – CONFIGURAZIONE)

Requisiti hardware e software

Processore PENTIUM III
RAM 128 Mbyte
Sistema operativo Windows 2000/XP



Tramite il software MG-SuperVisor si prevede di gestire un file di scambio dati con l’ambiente gestionale.
Ciò consente uno scambio d’informazioni bidirezionale. In ingresso sono compresi i dati fondamentali relativi ai piani di controllo ed ai lotti. In uscita vengono esposti i dati principali relativi alle misure raccolte.

Requisiti hardware e software

  • Rete locale con sistema operativo Windows NT 4.0 service pack 4 o Windows 2000 service pack 2.
  • Protocollo di comunicazione consigliato TCP-IP.
  • Area di dati per l’archivio centrale: minimo 1 Gb più 0.3 Gb per ogni postazione di misura collegata.
  • L’area di dati deve essere preferibilmente su una partizione della rete.
  • Le postazioni di misura, di supervisione e l’area dati devono appartenere preferibilmente allo stesso dominio.

La definizione degli utenti e delle autorizzazioni di accesso sono a carico del servizio CED del cliente.
