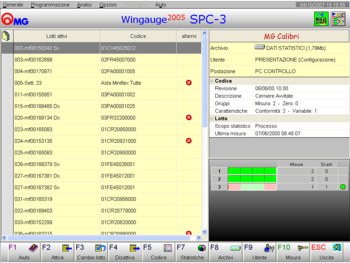

controllo statistico di processo Il programma SPC-3 è stato realizzato per essere utilizzato su personal computer oppure su strumenti E9066 dedicati al controllo statistico di processo. Derivato da anni di esperienza nel settore, aggiorna le precedenti versioni completandole con nuove funzioni per rispondere alle esigenze introdotte dalle VISION 2OOO nell’ambito dei controlli. L’interfaccia grafica tipica di Windows agevola l’operatore con pratiche icone per velocizzare l’accesso alle varie opzioni del programma. La chiarezza e la completezza delle informazioni fornite all’utilizzatore consentono un’adeguata gestione dei dati statistici acquisiti. Il sistema offre la massima flessibilità per la connessione dei diversi strumenti di misura, data la notevole gamma di interfacce create a tale scopo.

• Data base in formato Access : data base principale contenente gli archivi e le misure, file di configurazione; conversione automatica all’avvio in funzione della versione precedentemente installata; opzione di compattamento.
• Help in linea.
• Dati gestibili su archivi multipli.
• Multilingua impostabile: disponibile in italiano, inglese, tedesco, francese, portoghese e spagnolo.
• Sistema operativo: Windows 2000/XP.
• Programma di installazione automatica.
• Area di downloading degli aggiornamenti sul sito web MG.
• Pagine di misura personalizzabili con software MGDesign (opzionale).
• Integrazione in rete con il software MG-Supervisor (opzionale).
• Versione SPC-3/M per applicazioni automatiche e/o con calibri dedicati

Permette di definire per ogni utente, abilitato all’uso del programma, una configurazione d’utilizzo di diverso livello (accesso negato a specifiche opzioni).

Archivio delle anomalie e degli interventi

Nell’archivio ANOMALIE vengono definite quelle che possono essere le “non conformità” relative al processo produttivo o, più semplicemente, i fattori negativi che intervengono nella produzione.
Nell’archivio INTERVENTI, invece, vengono definite le “azioni correttive” attivate a seguito di una “anomalia”.

Archivio dei master

Per utilizzare in modo corretto strumenti di misura con sensori o comparatori, viene gestito un archivio dei master di azzeramento o di calibrazione.

Archivio degli strumenti di misura

Tipologie di strumento gestite:

• Strumenti con uscita dati MITUTOYO DIGIMATIC.
• Sonde LVDT - HBT.
• Sonde digitali.
• Ingressi analogici su scheda DGT MG.
• Trasduttori pneumo-elettronici MG (calibrazione del canale direttamente in fase di lettura dello strumento).
• Ingressi per encoder TTL o analogici.
• Strumenti con uscita dati seriale.
• Inserimento dati da tastiera.

Programmazione dei canali, lettura strumenti ed azzeramento.
Possibilità di modificare la caratteristica del canale tramite tabella di calibrazione in 10 zone.

Archivio dei codici

Composizione dati scheda Parametri Generali con:

• Funzioni di creazione, copia, cancellazione, stampa e allineamento rispetto ad un codice master.
• Collegamento a chiavi di selezione aggiuntiva per la ricerca.
• Gestione automatica della revisione.
• Opzioni per la gestione nella visualizzazione durante la fase di misura.

Composizione dati schede dei Gruppi di Misura con:

• Definizione dell’operazione di lavoro, del tipo di sequenza di misura, dei gruppi di azzeramento, dei cicli di misura e delle impostazioni relative ai raggruppamenti statistici.

Composizione dati schede delle Caratteristiche per Variabili o per Conformità con:

• Scheda parametri generali con impostazione del valore nominale, dei limiti di specifica, unità di misura, gruppo di appartenenza, definizione dello strumento, programmazione della formula di acquisizione (operatori dinamici disponibili: massimo, minimo, media, media aritmetica, range, range/2).
• Scheda Opzioni (specifiche supplementari).
• Scheda Ciclo (impostazioni relative all’attivazione della misura).
• Scheda dati statistici (impostazione dell’evidenziazione degli allarmi sulle carte di controllo).
• Scheda classi: possibilità di impostare classi interne ed esterne alle specifiche di tolleranza (opzionale).

Archivio dei lotti

• Gestione dell’attivazione e della chiusura.
• Possibilità di definire lo scopo statistico: analisi di processo, potenzialità processo, capacità macchina, capacità calibro, R&R.
• Definizione limiti di controllo.
• Abbinamento a chiavi di tracciabilità.
• Annotazioni.

Statistica – Analisi in linea Carta di controllo con limiti impostati dall’utente, limiti di avvertimento, elaborazione dei limiti calcolati e degli allarmi; istogramma delle misure affiancato alla carta X. Istogramma statistico. Studio di Capability: calcolo tolleranza naturale, Cp, CpK, o Pp, PpK o Cm, CmK, analisi R&R; stampa del report. Studi di ripetibilità (R&R e A&R).
Statistica - Analisi fuori linea Archivio delle misure con: Selezione delle misure per lotto o per data e ora anche se appartenenti a lotti diversi. Report delle misure di ciascuna caratteristica con funzioni di stampa ed esportazione. Archivio storico dei pezzi con: Lista degli ultimi pezzi misurati. Ricerca per matricola. Selezione soli buoni o soli scarti; per data e ora, per codice o per lotto. Visualizzazione e stampa scheda dettagliata dei dati el singolo pezzo: misure, esiti, data e ora, chiavi di tracciabilità, utente, codici intervento e anomalia. Totalizzzazioni dei pezzi in funzione del criterio di selezione scelto.
Istogramma di tutte le misure con: Analisi della distribuzione delle misure con rappresentazione dei principali parametri statistici;. Dati elaborati sulle ultime N misure con N programmabile. Test di normalità: test Chi-2, Kolmogorov-Smirnov, Epps-Pulley (ISO-5479), Skewness-Kurtosis (secondo capitolato Fiat); eseguiti con livello di confidenza del 10% (come qs-Stat). Possibilità di classificazione delle misure in diverse modalità. Stampa report. Istogramma esiti misure / solo misure buone.
Carte di Controllo di Shewhart con calcolo della Capacità di Processo e dei limiti di controllo normali ed estesi. Tipologie di carte gestite : X/R bilaterale o gaussiana unilaterale. X/S bilaterale o gaussiana unilaterale. Carta a valori singoli con escursione mobile. Carta a valori singoli a media ed escursione mobile.
Analisi di Pareto sulle difettosità per le caratteristiche per Attributi. Report di Capability Lotto. Studi di ripetibilità (R&R e A&R) Export e uscita dati Esportazione dei dati in formato Excel (opzionale). Esportazione dei dati in formato qs-Stat DFQ secondo data format feb. 98 (opzionale). Data base in formato Access esportabile su qualsiasi percorso di rete.

• Possibilità di definire “n.” archivi con una propria denominazione ed un percorso.
• Opzione di trasferimento dati tra i vari archivi.
• Backup completo del data base
• Restore completo del data base.
• Opzione di pulizia archivio per dati obsoleti.
• Unità di misura con ampia scelta (tra le più importanti: mm/mm/inch, gradi angolari e primi, Pascal/Kpascal/bar/mBar/psi, grado Celsius, Newton, NewtonMetro, mV …. ecc).
• Funzione blocco: consente di proteggere dalla cancellazione e dalla modifica i codici e gli strumenti installati da MG insieme al software applicativo.
• Tre diversi livelli di accesso al sistema associabili ad ogni utente, per la protezione delle fasi di programmazione
• (MISURA – PROGRAMMAZIONE – CONFIGURAZIONE)

Processore PENTIUM III
RAM 128 Mbyte
Sistema operativo Windows 2000/XP
