controllo statistico in accettazione Generalmente il controllo in accettazione viene realizzato con un’ispezione al 100%, con un campionamento su basi arbitrarie, con l’autocertificazione del prodotto da parte del fornitore o con l’utilizzo di tabelle di campionamento statistico. Il programma CSA è stato realizzato per soddisfare queste necessità in maniera completa ma di facile utilizzo. Può essere installato su personal computer oppure su strumenti A90 dedicati al controllo dei materiali in ingresso. Con l’utilizzo delle tabelle fornite dalle varie norme (UNI-ISO-ANSI) che si basano sui principi di calcolo delle probabilità, il sistema consente, con un minor costo nel controllo, di garantire la qualità (LQA) richiesta per il prodotto in maniera affidabile.

• Data base compatibile Access 2000.
• Help in linea.
• Dati gestibili su archivi multipli.
• Multilingua impostabile: disponibile in italiano e inglese.
• Sistema operativo: Windows 98/2000/XP.
• Programma di installazione automatica.
• Area di downloading degli aggiornamenti sul sito web MG.
• Pagine di misura personalizzabili con software MGDesign (opzionale).
• Integrazione in rete con il software MG-Supervisor (opzionale).
• Esportazione dei dati in Excel.

Permette di definire per ogni utente, abilitato all’uso del programma, una configurazione d’utilizzo di diverso livello (accesso negato a specifiche opzioni).

Archivio dei master

Per utilizzare in modo corretto strumenti di misura con sensori o comparatori, viene gestito un archivio dei master di azzeramento o di calibrazione.

Archivio degli strumenti di misura

Tipologie di strumento gestite:

• Strumenti con uscita dati MITUTOYO DIGIMATIC.
• Sonde LVDT - HBT.
• Ingressi analogici su scheda DGT MG.
• Trasduttori pneumo-elettronici MG (calibrazione del canale direttamente in fase di lettura dello strumento.
• Strumenti con uscita dati seriale.
• Inserimento dati da tastiera.

Archivio delle procedure

Permette di eseguire un collegamento ad un file di testo o grafico (documento di office – file di autocad…).
Questi possono poi essere visualizzati durante la fase di valutazione.

Archivio dei piani

Vengono definite le impostazioni di campionamento e di severità. È possibile riferirsi alle normative in vigore per i collaudi in accettazione oppure creare delle impostazioni personalizzate.
È possibile inoltre impostare un eventuale piano di skip per fornitori qualificati.

Archivio dei fornitori

Vengono inseriti i dati anagrafici dei fornitori.
Esiste inoltre un campo specifico per indicarne l’affidabilità.
Questa condizione consente di evidenziare, al momento dell’inserimento di un lotto consegnato, la necessità di procedere ad un controllo più severo rispetto allo standard.

Archivio dei codici

Composizione dati scheda Parametri Generali con:

• Funzioni di creazione, copia, cancellazione, stampa.
• Funzioni di collegamento ad una procedura contenuta nell’archivio.
• Funzioni di collegamento ad una file grafico (disegno).
• Chiavi di selezione aggiuntiva del lotto collegato.
• Gestione automatica della revisione.

Composizione dati schede dei Gruppi di Misura con:

• Definizione del tipo di sequenza di misura, collegamento ad un eventuale schema grafico (opzione MGDesign), impostazione di eventuale messaggio da evidenziare in misura.

Composizione dati schede delle Caratteristiche per Variabili con:

• Impostazione del valore nominale, dei limiti di specifica, unità di misura, gruppo di appartenenza, definizione dello strumento, programmazione della formula di acquisizione (operatori dinamici disponibili: massimo, minimo,  media, media aritmetica, range, range/2).
• Definizione del piano di controllo.

Composizione dati schede delle Caratteristiche per Attributi con:

• Impostazione del gruppo di appartenenza, definizione dello strumento
• Definizione del piano di controllo.
• Possibilità di definire fino a 10 difettosità con “peso” diverso per ogni caratteristica.

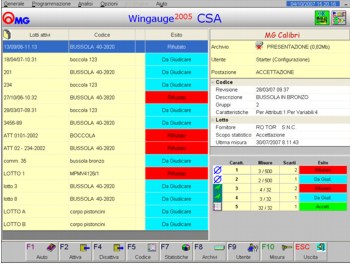

Archivio dei lotti

• Creazione ed eventuale attivazione di un nuovo lotto legato ad un codice ed al fornitore.
• Composizione della scheda indicazioni varie con: n. ordine, n. bolla, data consegna richiesta, n. bolla in ingresso, eventuale contestazione, bolla di reso, materia prima, operatore, data controllo, indicazione materia prima.
• Abbinamento a chiavi di tracciabilità.
• Composizione eventuale di una scheda “note” (aggiornabile anche successivamente durante la fase di valutazione.
• Consultazione della scheda Piani di Campionamento. Viene presentato il piano con indicati per ogni caratteristica: il piano di controllo e la severità previsti, il numero di pezzi da prelevare per eseguire il campionamento, il numero di pezzi scarti che definiscono il rifiuto del lotto.
• Possibilità di intervenire immediatamente sull’accettazione delle singole caratteristiche o del lotto per definizione di intervento da parte dell’ispettore.

Statistica - Analisi in linea

• Istogramma statistico per ogni caratteristica per variabili.
• Diagramma di Pareto per le caratteristiche per attributi.

Statistica - Analisi fuori linea

• Impostazione filtro di selezione per la presentazione dei lotti (utilizzo chiavi di ricerca).
• Presentazione della lista con visualizzazione in chiaro degli esiti (lotti e caratteristiche).
• Accesso ai dati lotto (informazioni supplementari, note, chiavi di ricerca, esiti relativi ad ogni caratteristica ed al lotto).
• Possibilità di forzatura degli esiti da parte dell’ispettore.
• Archivio delle misure.
• Istogramma delle misure con presentazione dei principali parametri statistici
• Test di normalità.
• Stampa report.

Export e uscita dati

• Esportazione dei dati in formato Excel.
• Esportazione dei dati in formato qs-Stat DFQ (secondo data format feb. 98).
• Data base in formato Access esportabile su qualsiasi percorso di rete.

Processore PENTIUM III
RAM 128 Mbyte
Sistema operativo Windows 2000/XP
