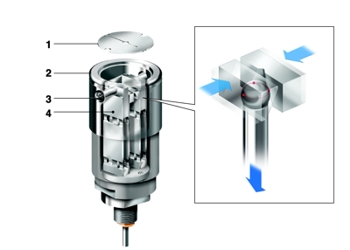

Il tampone meccanico M1 Star MBG (Mechanical Bore Gauge) rappresenta lo strumento meccanico ideale per la misura di precisione del diametro interno, ovalità e conicità di un foro. Il tampone, nel suo campo di misura, è totalmente attrezzabile sostituendo ogiva e tastatori. Un sistema di riferimento meccanico assicura una messa in diametro automatica. Preciso, robusto ed affidabile, necessita di una minima manutenzione periodica preventiva che consiste unicamente nella pulizia della zona di trasduzione meccanica della misura. L’ampia gamma di componenti modulari permette di configurare il tampone secondo tutte le esigenze di misura.

Caratteristiche principali

• Campo di applicazione da 3 a 300 mm.
  Grazie ad una vasta gamma di accessori, possono essere raggiunte profondità di misura fino a 500 mm ed oltre, e permette di misurare anche fori con asse perpendicolare alla direzione di introduzione del tampone.
• Sistema di trasmissione a lunga durata: >10.000.000 di cicli di misura.
• Prestazioni metrologiche garantite in tutto il campo applicativo.

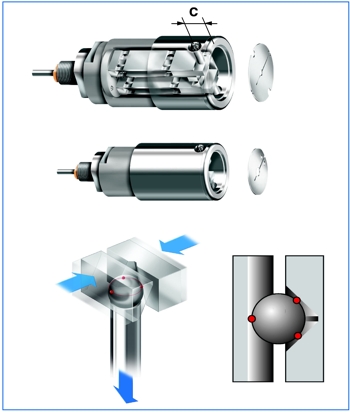

• Il principio di trasduzione meccanica consente l’interfacciamento con qualsiasi testa a matita o con qualsiasi comparatore meccanico o digitale.
• Necessita di un solo master per l’azzeramento grazie all’ampio campo di accuratezza del sistema di trasduzione meccanica.
• Compatibilità con gli accessori dei principali concorrenti.
• Prezzi competitivi.
• Rapida consegna.

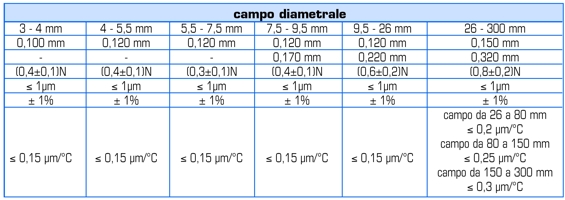

Caratteristiche tecniche

(1) svitando i tastatori fissati all'equipaggio tramite vite con heli-coil., i campi di misura possono essere ampliati fino ai valori espressi in tabella.
(2) per tastatore, misurata all’estremo inferiore del campo di misura, senza tasta a matita o comparatore. Per diminuire la forza di misura si può togliere la molla oppure impiegare sonde o comparatori a bassa pressione.
(3) aumentando il campo di misura, la sensibilità può peggiorare.

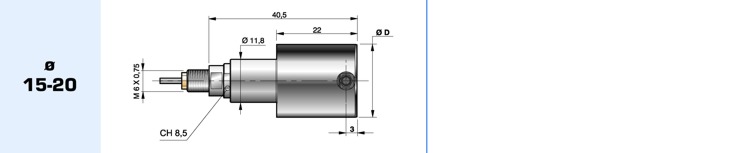

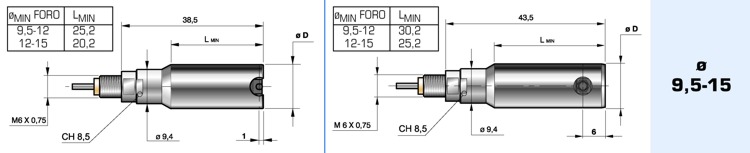

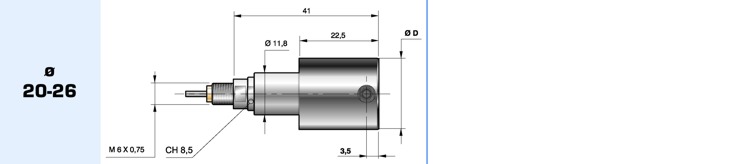

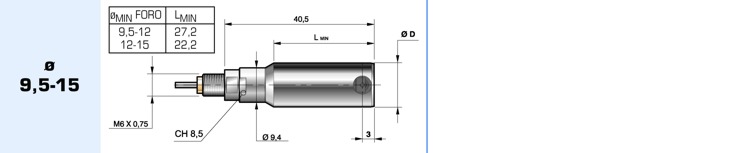

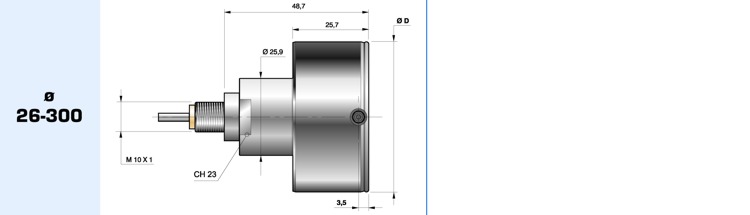

Dimensionamento dell’Ogiva

ø D nominale = ø min FORO – [0,0007 * (ø min FORO + 12)]
Tolleranza per ø D nominale

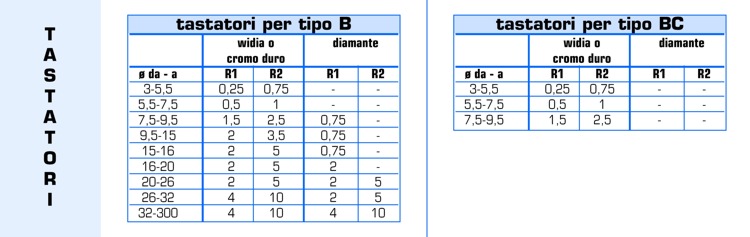

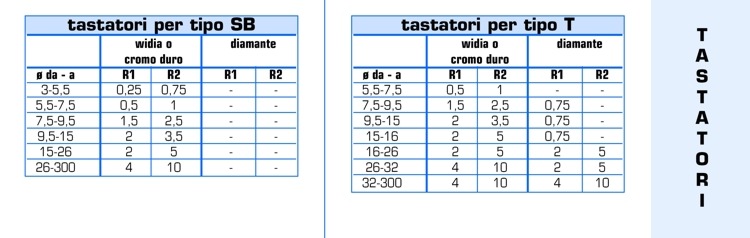

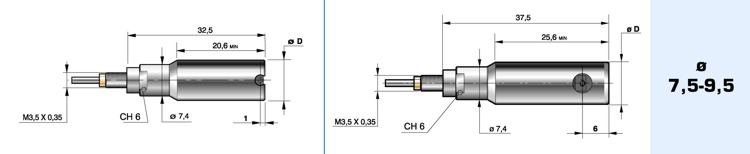

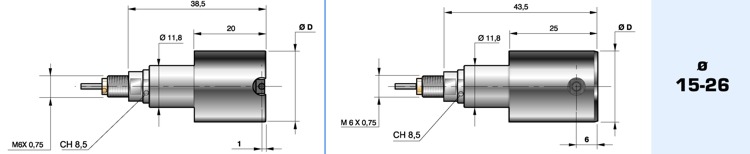

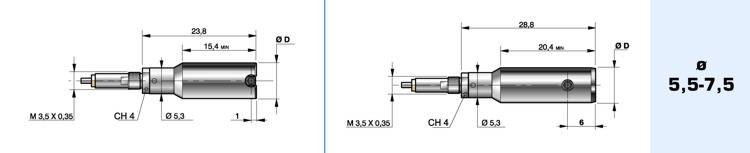

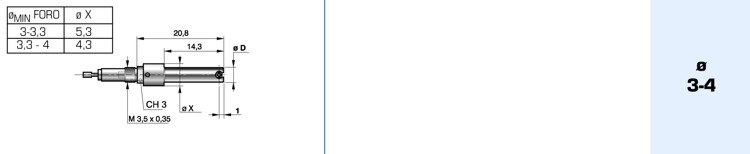

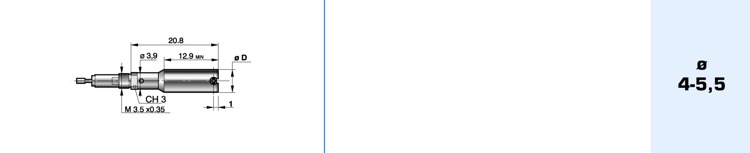

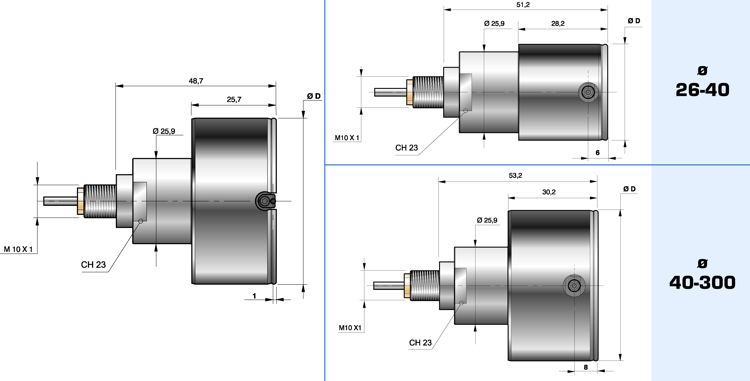

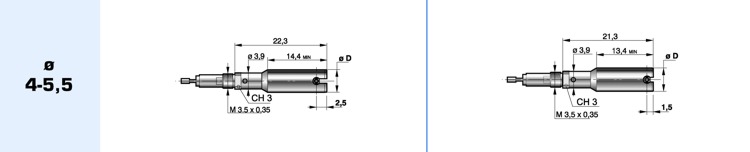

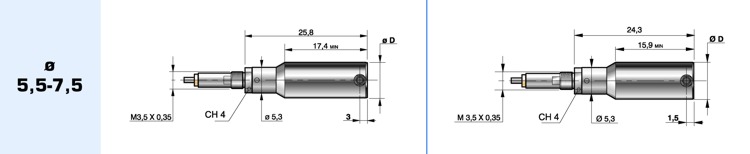

Tastatori

Per la capsula standard i tastatori sono in widia.
Per capsule speciali, per tipi e diametri indicati nelle tabelle delle pagine seguenti, è possibile montare anche tastatori in cromo duro o diamante.
In caso di ordine di capsule speciali è necessario verificare che il materiale ed il raggio del tastatore scelti siano tra quelli disponibili.

Come Ordinare

Per ordinare i tamponi MBG occorre fornire le seguenti informazioni:

• Diametro del foro da misurare con tolleranza.
• Tipo capsula: B – BC – SB – T a secondo che il foro sia cieco o passante.
• Materiale del tastatore: Widia , Cromo duro o Diamante (si prega di verificare che il materiale ed il raggio scelti per il tastatore siano tra quelli disponibili).
• Raggio tastatore (R1 oppure R2).
• Impugnatura: specificare il tipo (portasonda – portacomparatore – mini portacomparatore).
• Eventuali accessori (prolunghe – adattatori di filetto – raccordi angolari – raccordi rotanti – fermi di profondità).
• Anello di azzeramento: specificare il valore del diametro nominale (se al minimo, massimo o centro tolleranza rispetto alla tolleranza del foro da controllare).

In ogni caso è sempre utile fornire il disegno del manufatto da controllare.

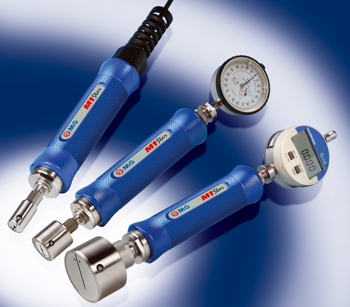

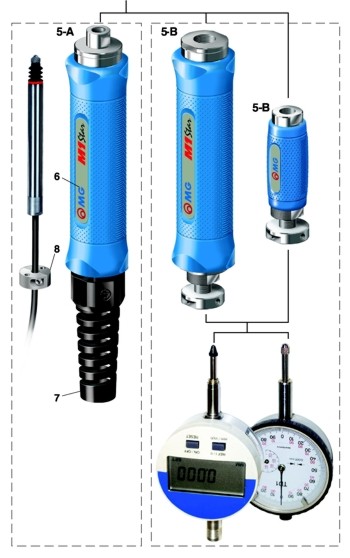

Impugnatura Portasonda

Una forma ergonomica ed un sistema di azzeramento facile e sicuro garantiscono la sua funzionalità. Il salvacavo a molla e il pressacavo antistrappo-antirotazione salvaguardano il cavo della sonda. Può essere fornita senza testa a matita oppure completa di sonda con testa compatibile, con cavo di diametro 4,7mm, particolarmente resistente e adatto alle applicazioni manuali.
E’ dotata di una targhetta metallica che può essere marcata con i codici significativi dell’applicazione anche da parte del cliente.
Sono fornibili con filetto da M6 oppure M10 (attacco per la capsula) e diametro 8 oppure 3/8” (bloccaggio comparatore).

Impugnatura Portacomparatore

Una forma ergonomica ed un sistema di bloccaggio facile e sicuro garantiscono l’alloggiamento di qualsiasi comparatore. Alloggia una targhetta metallica che può essere marcata con i codici significativi dell’applicazione, anche da parte del cliente. Sono fornibili con filetto da M6 oppure M10 (attacco per la capsula) e diametro 8 oppure 3/8” (bloccaggio comparatore).

Impugnatura Mini Portacomparatore

E’ un portacomparatore adatto soprattutto ai tamponi per il controllo di piccoli diametri. Ha una forma ergonomica ed un sistema di bloccaggio facile e sicuro che consente di alloggiare qualsiasi comparatore.
Sono fornibili con filetto da M3,5, M6 oppure M10 (attacco per la capsula) e diametro 8 oppure 3/8” (bloccaggio comparatore).

Per l’ordine è necessario specificare il tipo, il filetto per la capsula ed il diametro di fissaggio per il comparatore o la testa a matita.
Nel caso di utilizzo di capsule con filetto da M3,5 con impugnature portasonda e portacomparatore è necessario interporre un adattatore di filetto.

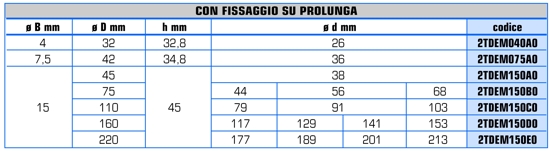

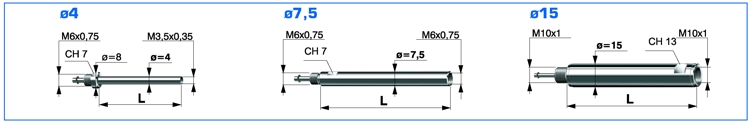

Le prolunghe in acciaio inox, inserite tra capsula e impugnatura, permettono di raggiungere la corretta posizione di prelievo della misura.

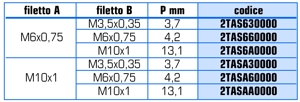

Adattatori di filetto Gli adattatori, in acciaio inox, consentono l’intercambiabilità degli accessori.

Raccordi angolari I raccordi angolari sono necessari quando lo spazio di manovra è ridotto ed il foro è in posizione tale da richiedere un ribaltamento di 90° rispetto all’asse di misura.

Raccordi rotanti I raccordi rotanti consentono di avere il quadrante del comparatore sempre in posizione frontale durante le misure dinamiche.
