tamponi e dischi di azzeramento
|

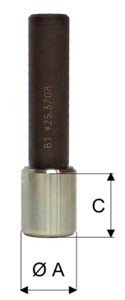

Tamponi di azzeramento
Tipo TLAC/TLAL - A1
Per l’azzeramento di strumenti di misura a 3 o più punti di contatto.
Costruiti in acciaio per calibri cementato e temprato HRC 62÷64.
Caratteristiche:
- Tolleranza di realizzazione per la dimensione nominale: ± [1+6x10-6 x A (mm)] μm.
- Cilindricità: ± [0,4+2x10-6 x A (mm)] μm.
- Ortogonalità: 0,06/100 mm.
- Rugosità: 0,04 Ra
|
|
|
| Tipo TLAC/TLAL - B1
Per l’azzeramento di strumenti di misura a 2 punti di contatto diametrali per tolleranze grado IT6 o inferiore.
Costruiti in acciaio per calibri cementato e temprato HRC 62÷64.
Caratteristiche:
- Tolleranza di realizzazione per la dimensione nominale: ± [1+6x10-6 x A (mm)] μm.
- Cilindricità: ± [1+2,5x10-6 x A (mm)] μm.
- Ortogonalità: 0,06/100 mm.
- Rugosità: 0,04 Ra
|
|
Tipo TLAC/TLAL - B2
Per l’azzeramento di strumenti di misura a 2 punti di contatto diametrali per tolleranze grado IT7.
Costruiti in acciaio per calibri cementato e temprato HRC 62÷64.
Caratteristiche:
- Tolleranza di realizzazione per la dimensione nominale: ± [2+6x10-6 x A(mm)] μm.
- Cilindricità: ± [2+5x10-6 x A (mm)] μm.
- Ortogonalità: 0,09/100 mm.
- Rugosità: 0,08 Ra
|
|
Dischi di azzeramento
Tipo DLA - A1
Per l’azzeramento di strumenti di misura a 3 o più punti di contatto.
Costruiti in acciaio per calibri cementato e temprato HRC 62÷64.
Caratteristiche:
- Tolleranza di realizzazione per la dimensione nominale: ± [1+6x10-6 x A (mm)] μm .
- Cilindricità: ± [0,4+2x10-6 x A (mm)] μm.
- Ortogonalità: 0,06/100 mm.
- Rugosità: 0,04 Ra
|
|
|
Tipo DLA - B1
Per l’azzeramento di strumenti di misura a 2 o più punti di contatto diametrali per tolleranze grado IT6 o inferiore.
Costruiti in acciaio per calibri cementato e temprato HRC 62÷64.
Caratteristiche:
- Tolleranza di realizzazione per la dimensione nominale: ± [1+6x10-6 x A (mm)] μm .
- Cilindricità: ± [1+2,5x10-6 x A (mm)] μm.
- Ortogonalità: 0,06/100 mm.
- Rugosità: 0,04 Ra
|
|
Tipo DLA - B2
Per l’azzeramento di strumenti di misura a 2 punti di contatto diametrali per tolleranze grado IT7.
Costruiti in acciaio per calibri cementato e temprato HRC 62÷64.
Caratteristiche:
- Tolleranza di realizzazione per la dimensione nominale: ± [2+6x10-6 x A (mm)] μm.
- Cilindricità: ± [2+5x10-6 x A (mm)] μm.
- Ortogonalità: 0,09/100 mm.
- Rugosità: 0,08 Ra
|
©
|
