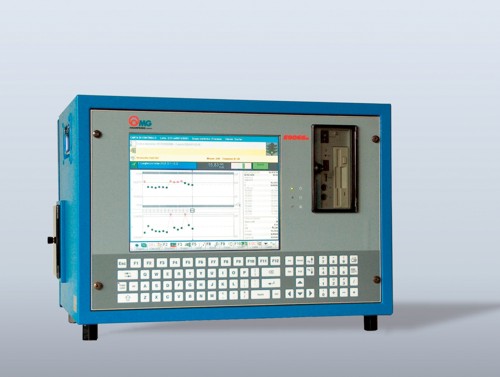

E9066N - Multiquota Analizzatore Statistico |
|
|
|
E9066N è l’analizzatore statistico pensato per i controlli multiquota in ambiente di produzione.
Basato su una architettura modulare di tipo PC industriale, consente di realizzare applicazioni manuali, semiautomatiche o completamente automatiche in linee robotizzate.
La grande varietà di interfacciamenti possibili, permette di risolvere le più svariate problematiche metrologiche.
Il sistema è dotato del software WinGauge2005 SPC-3 frutto della pluriennale esperienza di MG nel campo della misura e ormai ampiamente diffuso nell’ambiente industriale. |
Composizione Hardware
- Sistema operativo Microsoft Windows XP professional multi-lingua con SP2.
- Processore Intel Celeron 1200 .
- Batteria al litio a lunga durata integrata su scheda CPU
- Memoria RAM 256 Mbyte.
- Schermo LCT TFT a colori da 12,1” ad alta luminosità con trattamento antiriflesso, grafica 800x600; possibilità di collegare un monitor SVGA esterno in parallelo.
- Tastiera alfanumerica a membrana completa, IP54; possibilità di collegare una tastiera esterna in parallelo.
- Porte standard mini-din PS2 per il collegamento di mouse e tastiera sul pannello frontale e sul pannello posteriore.
- HDU minimo 40 Gbyte.
- FDU driver 3” 1/2 1,44 Mbyte con sportello di protezione.
- CD-ROM opzionale.
- Porte USB: 1 sul pannello frontale ed 1 sul pannello posteriore.
- Interfaccia Ethernet 10/100Mbps con connettore RJ-45.
- 2 porte seriali RS-232 + 2 porte multistandard RS232/422/485.
- 1 Interfaccia parallela per stampante
- Slot interni ISA BUS.
- Alimentazione a range esteso 100…240V, 50/60 Hz
- Temperatura operativa da 5 °C a 45 °C (in aria, senza contenitore).
Interfacce per la misura e l’automazione
Tramite la scheda multifunzione DGT I/O è possibile realizzare sistemi completi per applicazioni di misura specifiche.
Di seguito sono elencate le principali interfacce:
- Interfaccia I/O Digitale parallela per collegamento a PLC o consolle esterne.
- Interfaccia per sensori induttivi LVDT/HBT tramite unità di condizionamento (amplificatori) esterni.
- Interfaccia per ingressi analogici differenziali.
- Interfaccia per unità pneumoelettroniche esterne TPE.
- Interfaccia per gestione azionamento motore rotazione pezzo.
- Interfaccia Profibus DP (tramite scheda specifica).
E9066N è disponibile anche nella versione per applicazioni con periferiche Microcontrol:
- Interfaccia per amplificatori LVDT Microcontrol esterni
- Interfaccia I/O digitale parallela std Microcontrol 16in/16out e 32 out
- Interfaccia per unità’ pneumoelettroniche MPE
Tramite le porte USB è, inoltre, sempre possibile collegare le interfacce della gamma Easy-Box:
- Easy-Box U4M per sensori induttivi LVDT/HBT con sensibilità MG e Microcontrol.
- Easy-Box U4D per ingressi da calibri digitali Digimatic.
Caratteristiche meccaniche
Versione rack 7 unità (per montaggio in armadio)
- dimensioni: 480mm x 310mm x 240mm (L x A x P)
- peso 13 Kg.
- in lamiera di acciaio nichelata, con frontale in alluminio e poliestere con grado di protezione IP54.
Versione in contenitore per utilizzo su banco:
- dimensioni: 540mm x 390mm x 350mm
- peso totale 23Kg.
- in lamiera di acciaio verniciata blu; grado totale di protezione IP54.
Disponibile anche versione con scambiatore di calore o con condizionatore.
Opzioni ed accessori
- Lettore CD-ROM.
- CPU Pentium III
- Opzione touch-screen
|

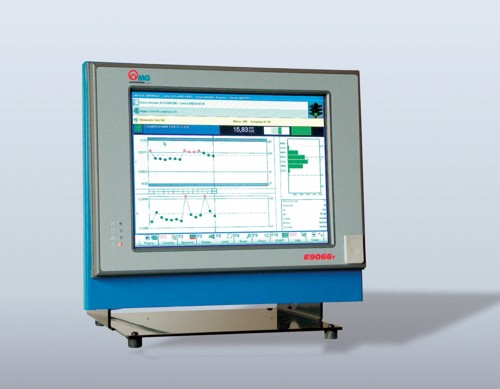

E9066T - Analizzatore Statistico Compatto |
|
|
|
E9066T è un analizzatore statistico compatto e flessibile, pensato per i controlli in ambiente di produzione.
Basato su componenti “industrial PC” estremamente affidabili e dotato di un ampio display LCD da 15”, E9066T può essere utilizzato per le postazioni di controllo più semplici così come su banchi semi-automatici.
Il sistema è dotato del software WinGauge2005 SPC-3 frutto della pluriennale esperienza di MG nel campodella misura e ormai ampiamente diffuso nell’ambiente industriale. |
Caratteristiche tecniche
- Sistema operativo Microsoft Windows XP professional multi-lingua con SP2.
- Processore Intel Celeron 1200 .
- Batteria al litio a lunga durata integrata su scheda CPU
- Memoria RAM 256 Mbyte.
- Schermo LCT TFT a colori da 15” ad alta luminosità con trattamento antiriflesso, grafica 1024x768.
- HDU minimo 20 Gbyte.
- FDU driver 3” 1/2 1,44 Mbyte con sportello di protezione
- Porte USB: 2 sul pannello frontale ed 1 sul pannello inferiore.
- Porte standard mini-din PS2 per il collegamento di mouse e tastiera.
- Interfaccia Ethernet 10/100Mbps con connettore RJ-45.
- 2 porte seriali RS-232 + 1 porta multistandard RS232/422/485.
- 1 Interfaccia parallela per stampante.
- Slot interni: 2 PCI half-size
- Alimentazione a range esteso 100…240V, 50/60 Hz
- Grado di protezione sul panello frontale IP65.
- Temperatura operativa da 5 °C a 45 °C.
- Robusto contenitore per utilizzo su banco in lamiera di acciaio verniciata.
- Dimensioni totali (con contenitore) (L x A x P): 450 x 420 x 290mm; peso 25 Kg.
Interfacce per la misura e l’automazione
Tramite la scheda interna multifunzione MG-234 è possibile realizzare sistemi completi per applicazioni di misura specifiche; di seguito sono elencate le principali funzioni supportate:
- Interfaccia I/O Digitale parallela per collegamento a PLC o consolle esterne.
- Interfaccia per sensori induttivi LVDT/HBT tramite amplificatori esterni e/o per unità pneumoelettroniche esterne TPE.
- Interfaccia per ingressi analogici differenziali.
- Interfaccia per gestione azionamento motore rotazione pezzo.
Tramite le porte USB è, inoltre, possibile collegare le interfacce della gamma Easy-Box:
- Easy-Box U4M per sensori induttivi LVDT/HBT con sensibilità MG e Microcontrol.
- Easy-Box U4D per ingressi da calibri digitali Digimatic.
Opzioni ed accessori
- Lettore CD-ROM
- Opzione touch-screen
- CPU Pentium III
- Alimentazione apparato a 24Vdc
